法拉利机油泵水泵更换教程
法拉利F430机油泵油水泵维修更换教程
拆卸水泵/机油泵程序步骤：
1拆下后部底盘部分。
2从冷却系统中排出冷却液。
3排空发动机回路中的润滑油。

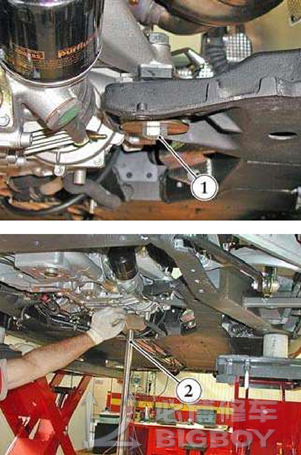

松开将右侧发动机安装支柱固定到底盘的螺钉（1）。

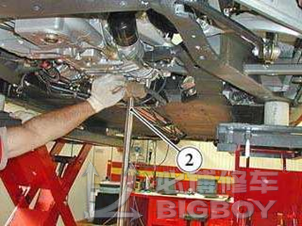

将液压千斤顶（2）放置在下面，以支撑发动机-变速器总成。

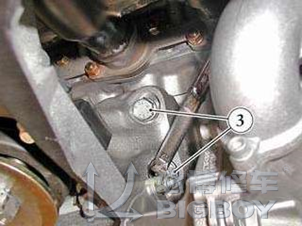

松开将右侧发动机安装支柱固定到发动机上的两个前螺钉（3）。

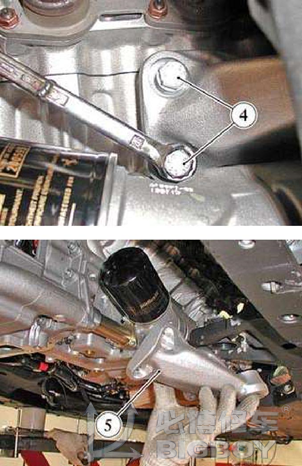

松开将右侧发动机安装支柱固定到发动机上的两个后螺钉（4）。
拆卸右侧发动机安装支柱（5）。

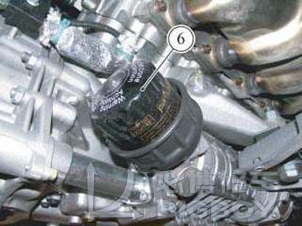

拧下滤芯机油滤清器（6）并用工具（ 95971560）和（USAG D156)。

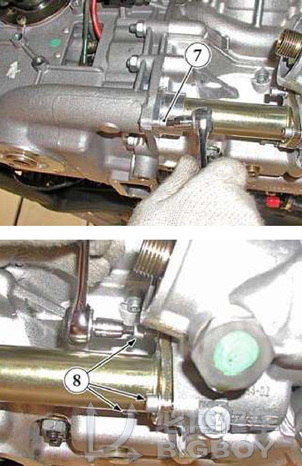

松开紧固刚性机油回路接头管的三个螺钉（7）。
松开紧固刚性机油回路接头管的三个螺钉（8）。
每当需要对机油拾取管和相关法兰进行修理时，必须用“发动机机油拾取管/法兰套件”DWG更换拆下的部件。 第24号

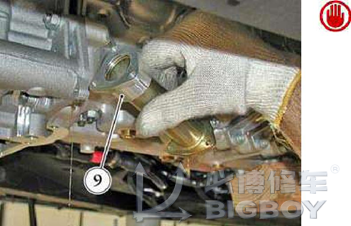

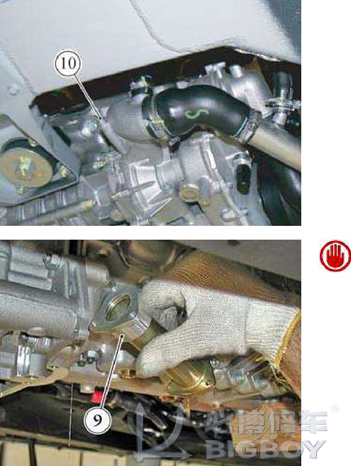

卸下刚性管（9）和相关的O形圈。

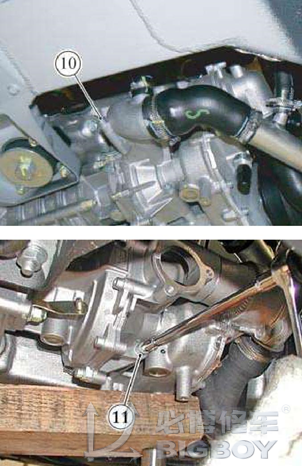

松开紧固冷却系统管道弯头的三颗螺钉（10）。

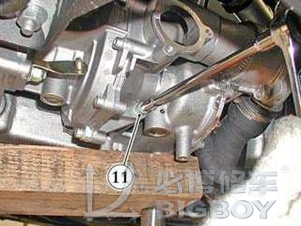

松开将水/油泵固定到发动机的下部前螺钉（11）。

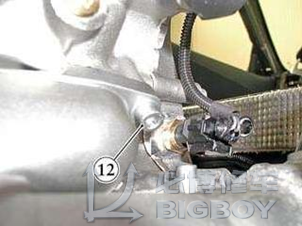

松开将水/油泵固定到发动机的上部螺钉（12）。

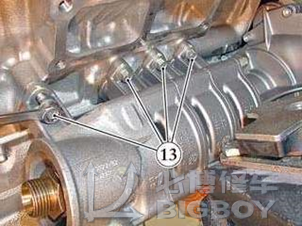

松开将水/油泵固定到发动机的四个上部螺钉（13）。

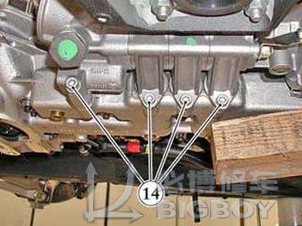

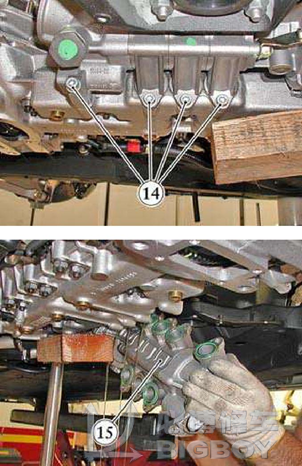

松开将水/油泵固定到发动机的四个下部螺钉（14）。
卸下水/油泵（15）。

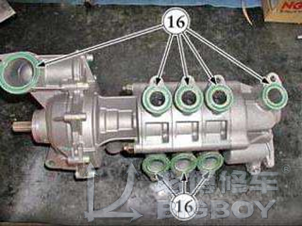

更换八个水/油泵垫圈（16）。 给八个水/油泵垫圈座加润滑脂，然后装上新的垫圈（16）
将水/机油泵重新安装到发动机上时，请格外小心，不要挤压新的垫圈，也不要让它们滑出阀座，为防止夹挤垫圈，请使用专用工具（AV 3602），该工具由三个元素组成，可确保在重新安装泵时正确放置O 形圈。

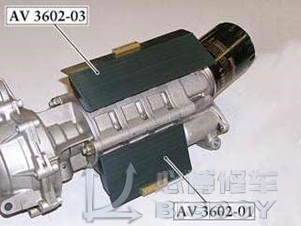

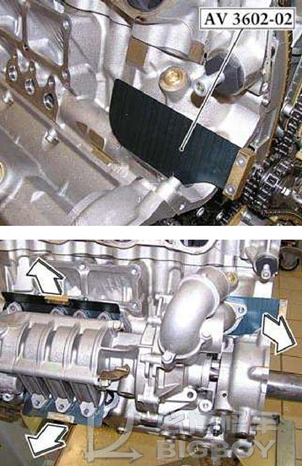

旁边的图像显示了工具（AV 3602）的前两个元素在水/油泵上的正确位置。
旁边的图像显示了工具（AV 3602）的第三个元件在水/油泵上的正确位置。
将水/油泵安装在曲轴箱上，使泵纵向滑动，以使驱动轴啮合在相应的阀座中。滑出并卸下工具（AV 3602）的三个元素。
拧紧将水/油泵固定到发动机的四个下部螺钉（14）。
拧紧将水/油泵固定到发动机的四个上部螺钉（13）.
拧紧将水/油泵固定到发动机上的前部上部螺钉（12）。
拧紧将水/油泵固定到发动机的下部前部螺钉（11）。
用手拧紧紧固冷却系统管道弯头的三颗螺钉（10）。
每当需要对吸油管和相关法兰进行维修时，必须使用“发动机吸油管/法兰套件” 更换拆下的组件。 Nr。 240169（技术信息编号1547-2007年5月）更换并润滑相关的O形圈垫圈后，安装刚性管（9）
拧紧固定硬油回路接头管的三颗螺钉（8）。
拧紧固定刚性油回路接头管的三颗螺钉（7）。
用工具（95971560）和（USAG D156）安装并拧紧盒式机油滤清器（6）。
将右侧发动机安装撑杆安装在相对的座椅上，并通过拧紧两个后部螺钉（4）进行固定。
B5.03节温阀
卸下恒温阀步骤：
拆下后部平底托盘部分（M2.12）。排放冷却系统中的冷却液（B5.04）。

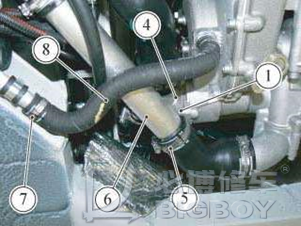

卸下从前盖引出的冷却系统管道（8）上的夹子（7），以进入恒温阀。松开夹子（5），然后拆下刚性冷却系统管道（6），以进入恒温阀尽可能将冷却系统管道移开，然后松开三个螺钉（1）用恒温阀固定盖子（4）发动机。

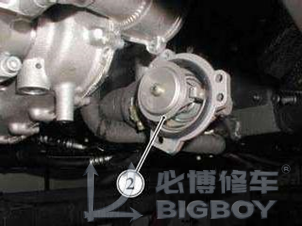

将盖子（2）移到一边，并卸下相关的垫圈。每次拆卸后都要更换垫片。

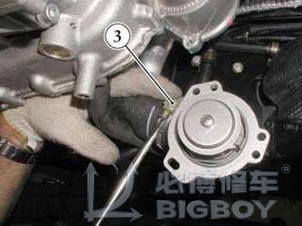

打开夹具（3），用恒温阀将管接头固定到盖子上。

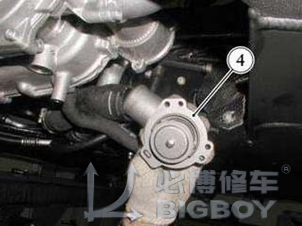

拆下带盖的恒温阀（4）。
重新安装恒温阀步骤：
在带盖的整个恒温阀（4）上安装新垫片。
将联轴器连接至恒温阀，并通过拧紧夹具（3）进行紧固。
将恒温阀安装在发动机的相对座上，并拧紧三个螺丝（1）。
将恒温阀（4）安装在发动机的相对座上，并拧紧三颗螺钉（1）
连接从前盖引出的冷却系统管（8）并拧紧夹具（7）。连接刚性冷却系统管道（6），并通过安装和拧紧新的夹具来固定（5）。
加注发动机冷却系统（B5.07）。重新安装后部底盘配件（M2.12）。
