兰博基尼小牛维修倒车镜

2021-05-18

图1. 损坏的兰博基尼小牛倒车镜

兰博基尼盖拉多小牛的这款倒车镜带折叠功能。倒车镜电机的折叠功能可以减少车体的宽度，避免和其他物体发生剐蹭。但是倒车镜电机也是十分脆弱易坏的。倒车镜内部旋转机构容易损坏。哪怕洗车用的喷头水压大，都会造成倒车镜电机的损坏。更换一个全新的倒车镜电机执行器价格在1万元以上。必博修车可以高性价的维修倒车镜机构，减小车主用车成本，恢复倒车镜原有使用功能。具体维修教程见下图示例。

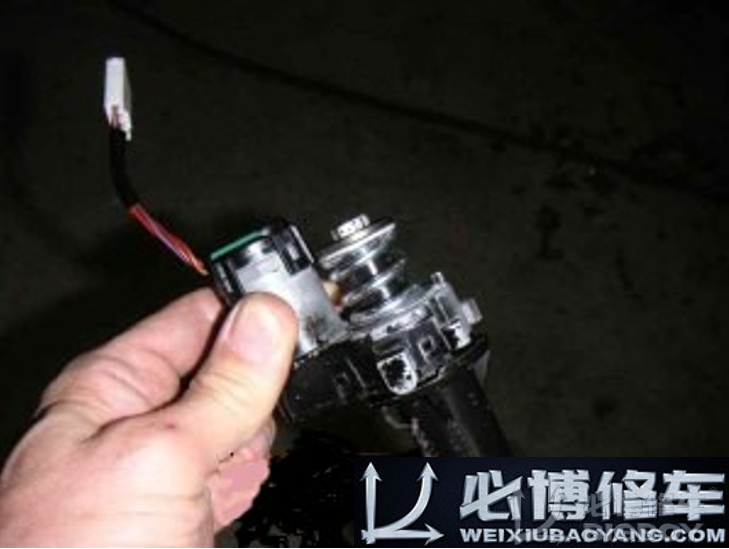

图2.倒车镜控制电机

倒车镜在倒车镜外壳内的电机组件上旋转。该旋转装置允许镜壳旋转和折叠几乎180度。这可以在大多数现代汽车中手动完成。小牛的另一个不同之处在于，该支柱上还装有一个小型伺服电机，可让驾驶员自动从车内折叠后视镜。这种机构非常紧凑。

图2显示了其中一个倒车镜电机控制单元。它有一个强大的弹簧，可以保持旋转杆上的张力，防止其翻转。这个倒车镜控制单元的形状有些复杂，并且由模制铝铸件而不是实心机加工钢杆制成。这个倒车镜电机组件相当脆弱，容易在基座上卡住。

维修解决方案1修复破损的部位

最简单的解决方案是从兰博基尼购买一个新的倒车镜电机。但是，兰博基尼只将一个完整的倒车镜总成（包括倒车镜外壳和电机）作为一个整体出售。单价超过1万元。解决方案1是一种修复方法。修复的倒车镜可以恢复作用，但它不会像以前那样功能强大。

首先，我们需要打开倒车镜电机。要做到这一点，我们必须将它从车门上取下。这并不像听起来那么容易。倒车镜通过3个螺栓固定在车门上，螺栓拧入门本身的顶部。要取下这些螺栓，必须首先拆下内门板。取下底部的螺母，然后向内侧按压向前滑动，取下扬声器。向前和向外滑动门把手，将其取下（图4）。拆下手柄后面的两个螺栓（图5和图6）。然后小心地绕过门的边缘，用螺丝刀或面板拆卸工具将面板拉出（图7）。接下来取下扬声器（图8）。图9显示了拆下扬声器的门。接下来我们需要松开进入倒车镜电机的电线。这些电线如图10所示（两个电线束中较小的一个）。用手按照门内的方式直到倒车镜。他们在门口绑着尼龙扎带。需要切割这些以松开电线。

现在困难的部分！倒车镜通过内部有螺母的3个螺栓固定在门的顶部。这些螺母是紧的（并且是一个角度）并且需要打开。使用带有长柔性伸缩的小套筒扳手。图11显示了倒车镜与门分离时的螺栓。接下来我们需要在门上画出一些连接线，为我们提供一些工作空间，以便在倒车镜上工作。接下来我们需要拆下将倒车镜连接到门上的延伸臂的外部覆盖物。它向上滑动一个内部框架，但要完全取出它，你必须使用一个套筒拆下上面提到的3个螺栓中的一个，如图13和14所示。你不需要拆下另外两个螺栓。然后盖子向上滑动，露出连接到实际倒车镜定位系统的框架。图15和16示出了实际从倒车镜组件移除的臂支撑件。我们需要打开此框架顶部的3个螺丝，将倒车镜外壳固定到位。通过框架上许多电线（用于定位倒车镜并加热它）。您需要沿着这些电线滑动倒车镜外壳。门框有的电线松弛，倒车镜壳与镜臂分离，我们现在需要将实际的倒车镜定位系统从镜壳中取出。该机构通过3个螺丝固定在镜壳上，螺丝刀用十字螺丝刀打开。如果你仔细翻转倒车镜就可以看到它们（图17和18）。请务必小心这样做，以免制动倒车镜中的玻璃。使用小型柔性螺丝刀。倒车镜定位系统现在没有倒车镜外壳，你可以将两者分开。但是，您需要断开控制线。有3根电线连接到一个插座，控制定位系统。还有另一对电线可以在夜晚灯光照射下使玻璃变暗。还有一组用于加热倒车镜玻璃的电线。所有电线都是不同的颜色。他们很容易断开插座。问题是导线穿过控制机构的中心轴。为了完全释放倒车镜机构，我们需要从插座上拔下电线。从插座中拔出电线有一个技巧。在插座的金属和塑料之间插上一根细针，然后拉出导线（图19）。注意使用胶带来保护油漆边缘（图19）然后我们可以将电线拉过倒车镜控制器轴上的小孔。这最终允许您将控制器从其外壳中取出。隔离的控制器如图2所示。

倒车镜组件通过电线运行在倒车镜支柱上旋转。有一个齿轮机构，当它们处于停放位置时，它抓住该支柱并将整个倒车镜组件旋转180度。虽然可以用手旋转倒车镜，但是该机构不用于定位倒车镜角度，而是用于正常驾驶。

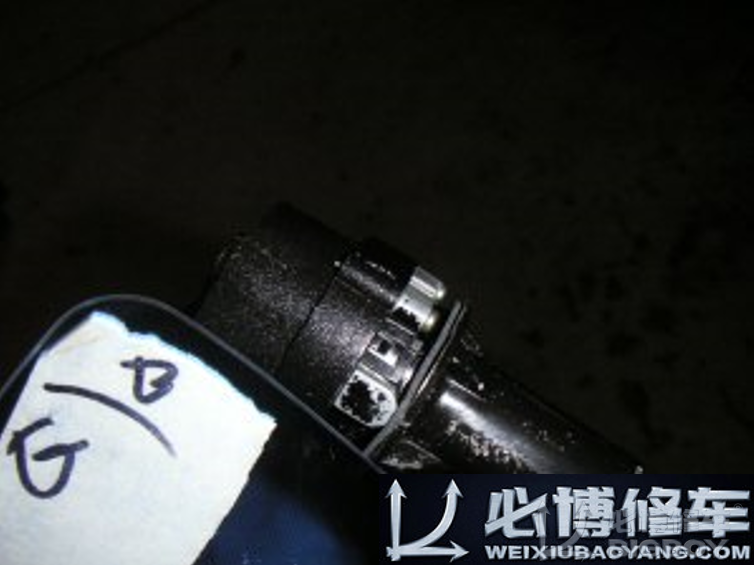

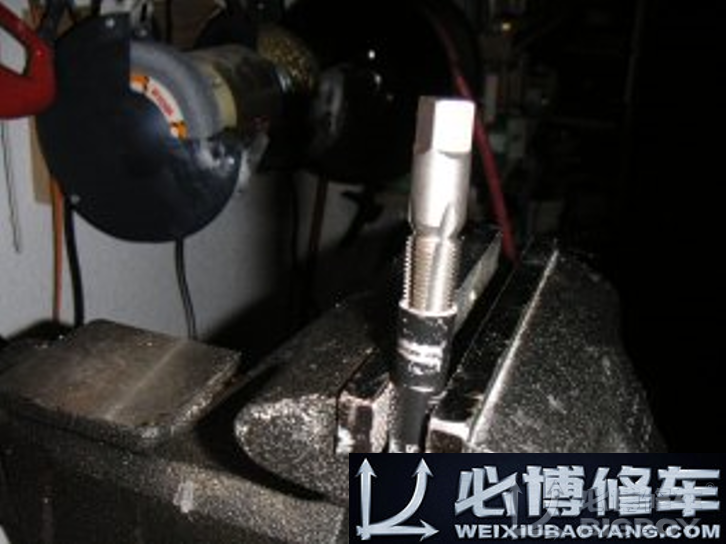

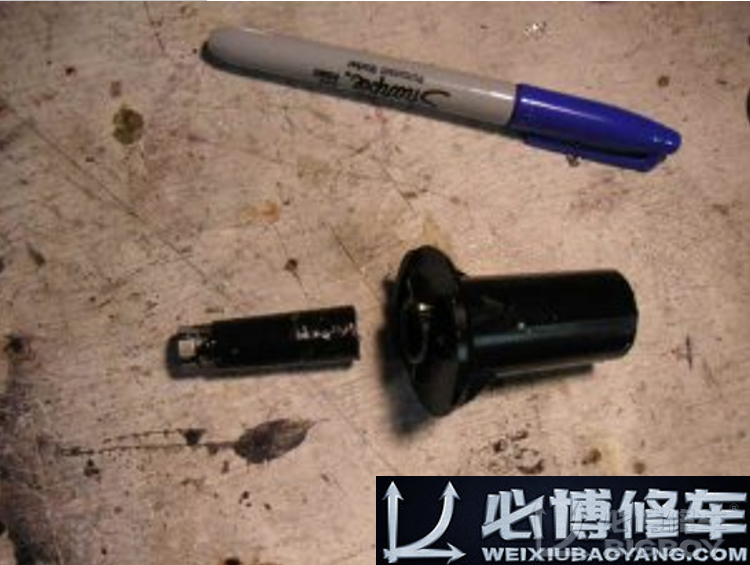

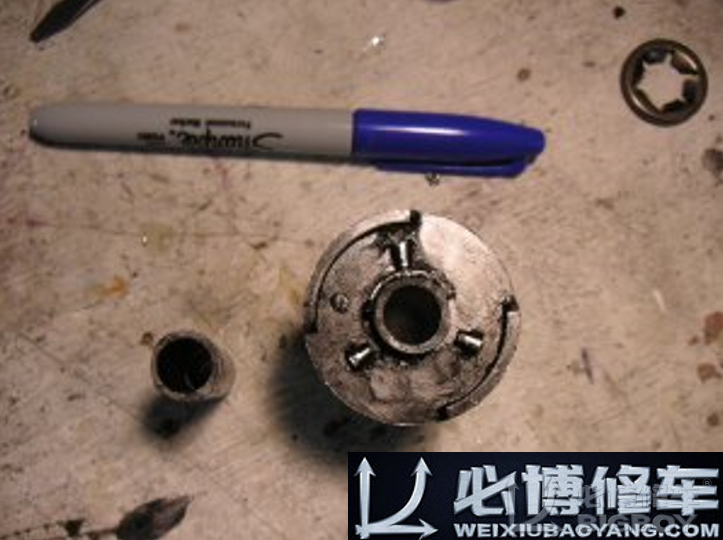

如上所述，这些支柱很容易制动。图2中的箭头指向控制器柱通常制动的位置。它由易碎的铸铝制成！通过模切，两个部分中的胎面和相应的黄铜管件用于连接碎片。（图21-28）。我使用的黄铜管可以在燃气和水管销售商处任何五金店中找到。请注意，将部件粘合在一起不起作用，因为振动太大。

请记住，穿过支柱中心有一个孔来穿倒车镜控制器线是很重要的。用胶带连接线材并将其拉过支柱（图29）。然后修理完整的倒车镜总成（图30）。接下来插入3个固定螺钉，将倒车镜机构固定在其外壳中。具体是将每个螺钉定位在一个部件或管道中，并将其用作柔性支撑，以将其定位在适当的孔中。将其拧入，然后拉回管道。这使用螺丝刀将其拧紧到位。完成如上所述，倒车镜的功能与原来完全一样，实际上可能更强，修复倒车镜基本就是这样的流程。可以同步看上面的文字，对照图片进行修理。

图2.沿边缘工作以弹出面板

图3.车门饰板夹

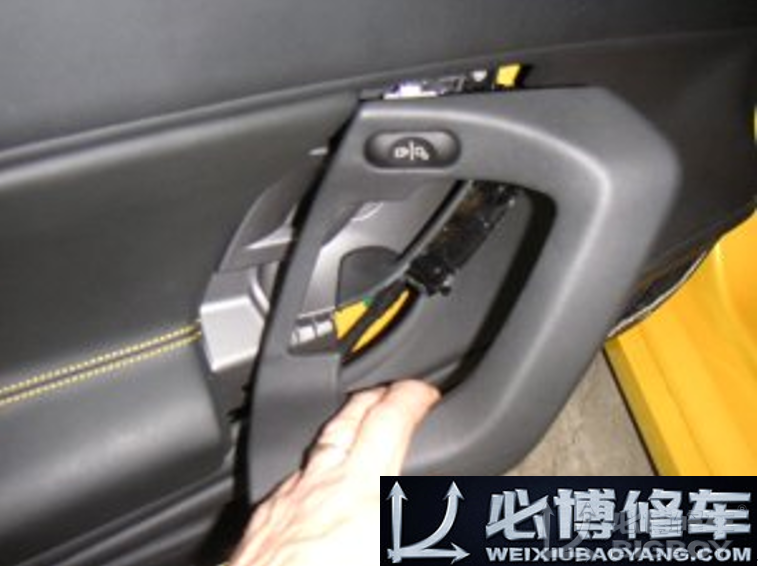

图4.拆除了车门饰板拉手手柄

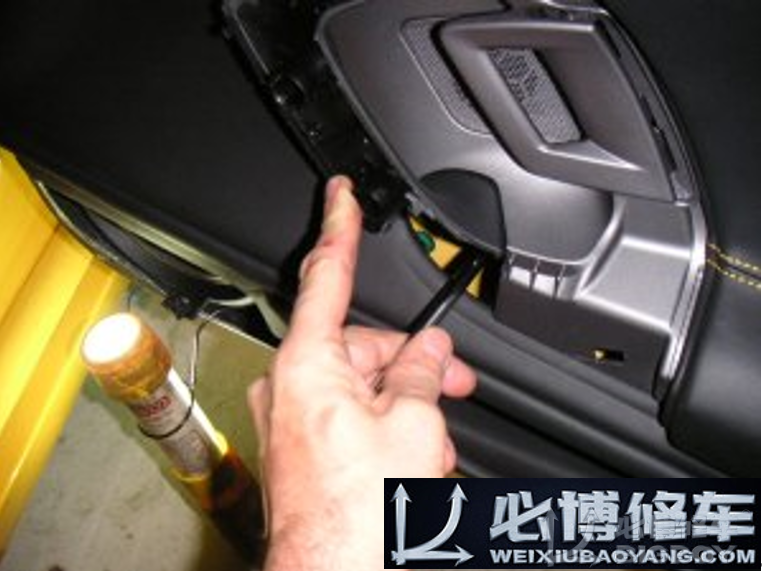

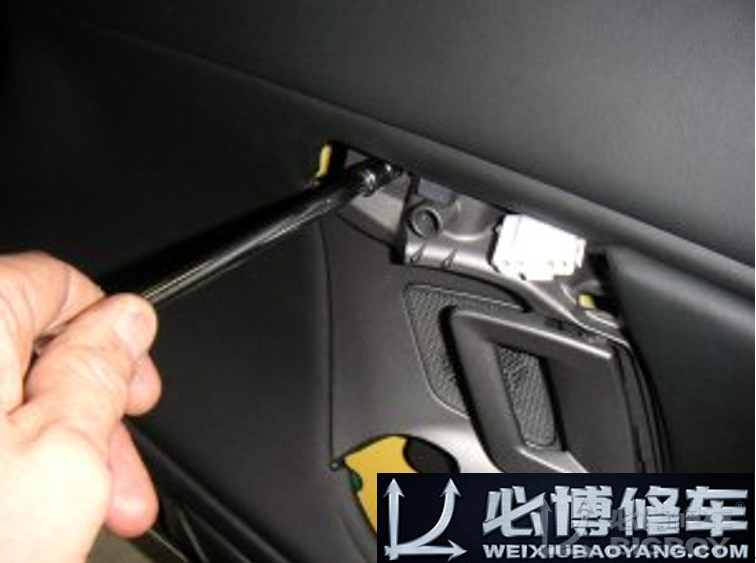

图5.拆下手柄以后面的螺丝

图6.拆下手柄后面的螺丝

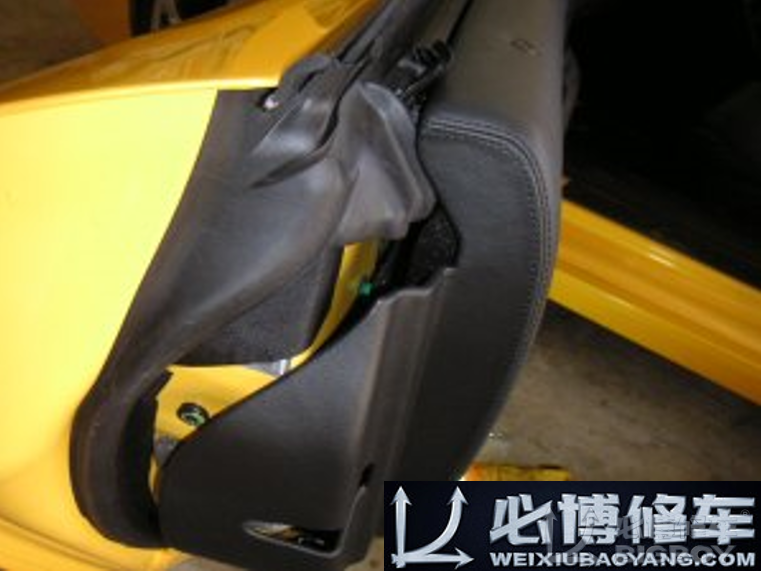

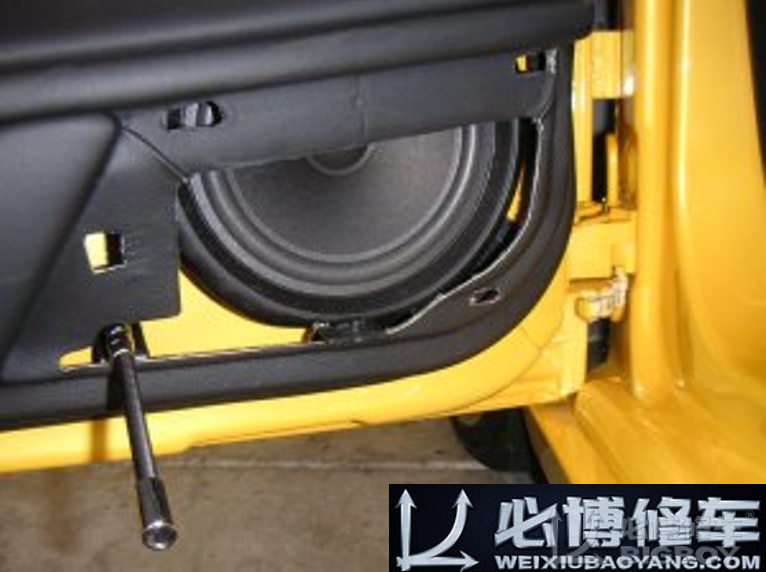

图7 拆除后的车门内饰板

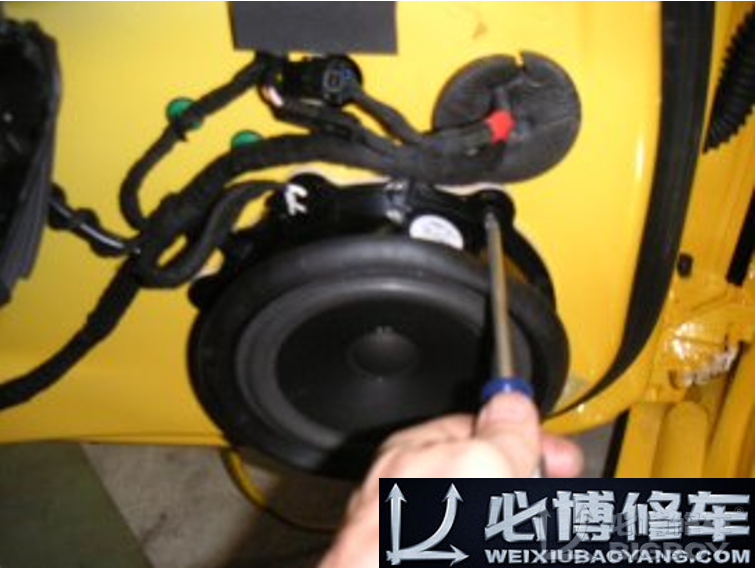

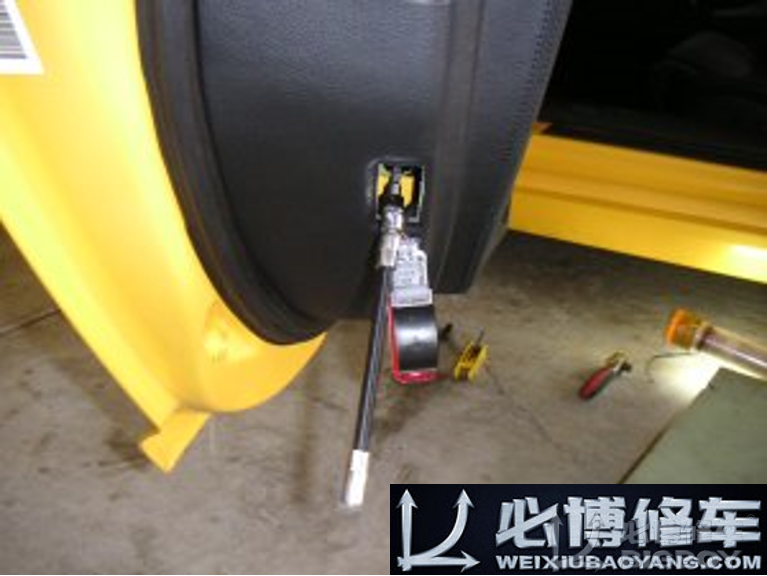

图8拆车扬声器

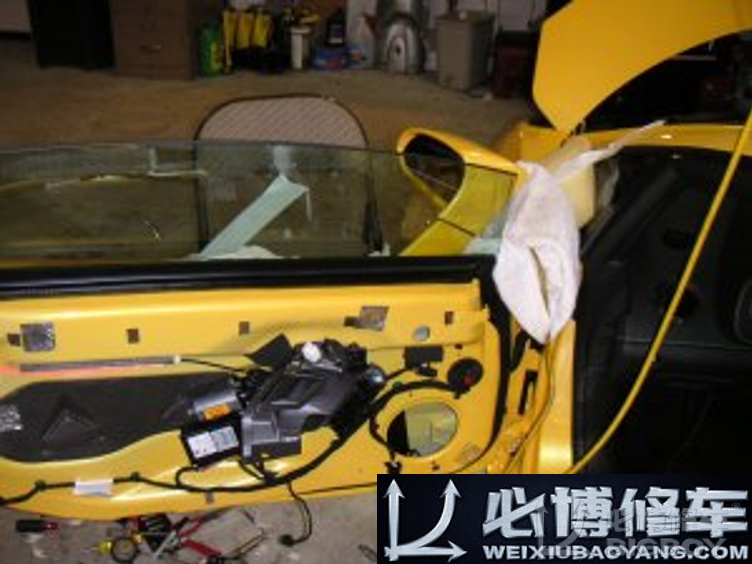

图9.拆下扬声器一侧的车门

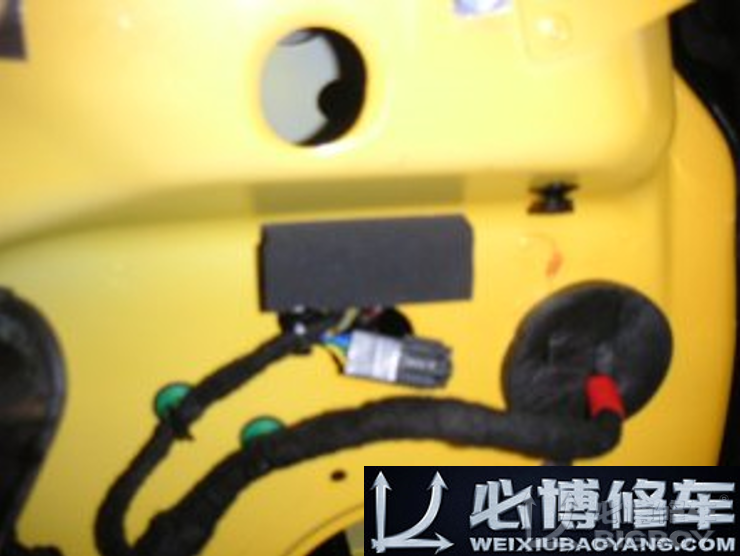

图10.倒车镜的电缆线束

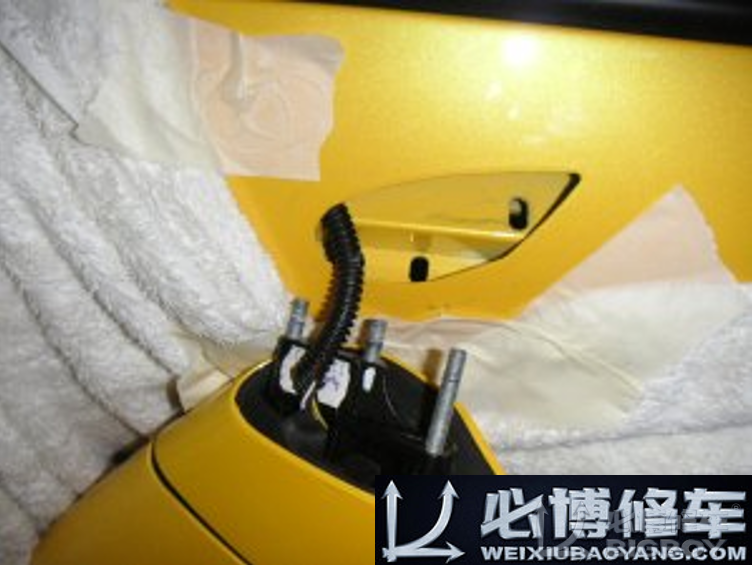

图11.从车门上拆下来倒车镜

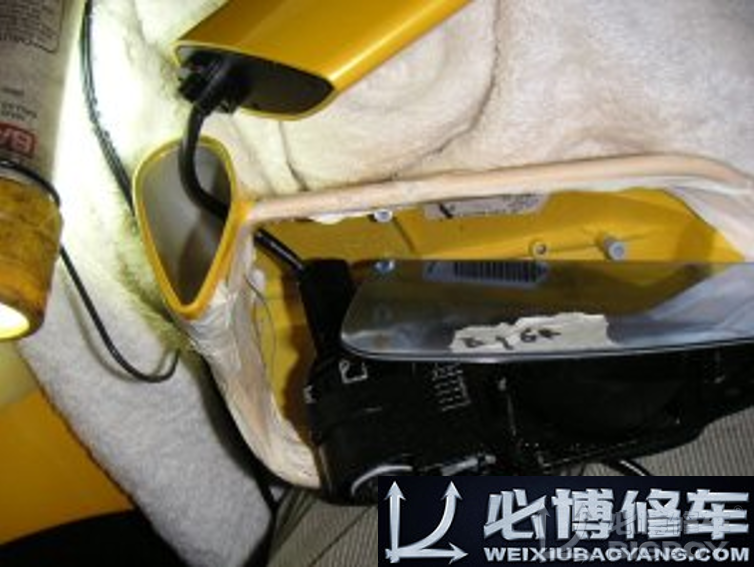

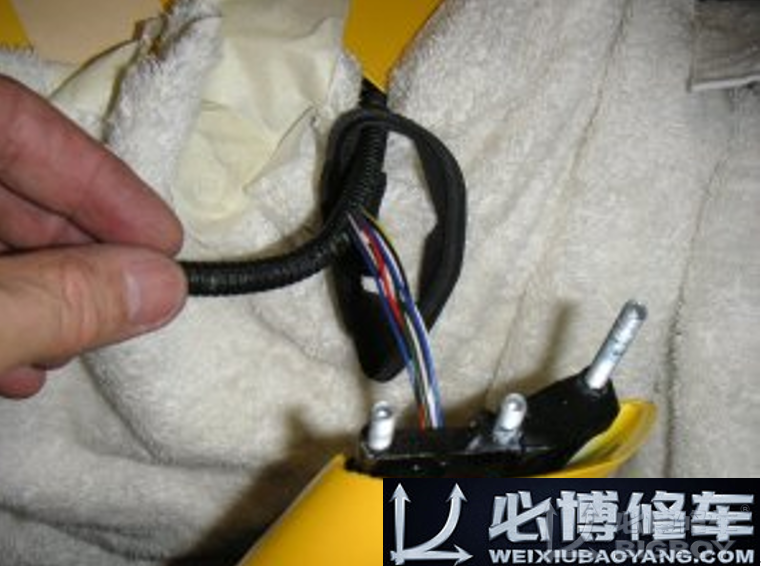

图12.沿着线束滑下来倒车镜

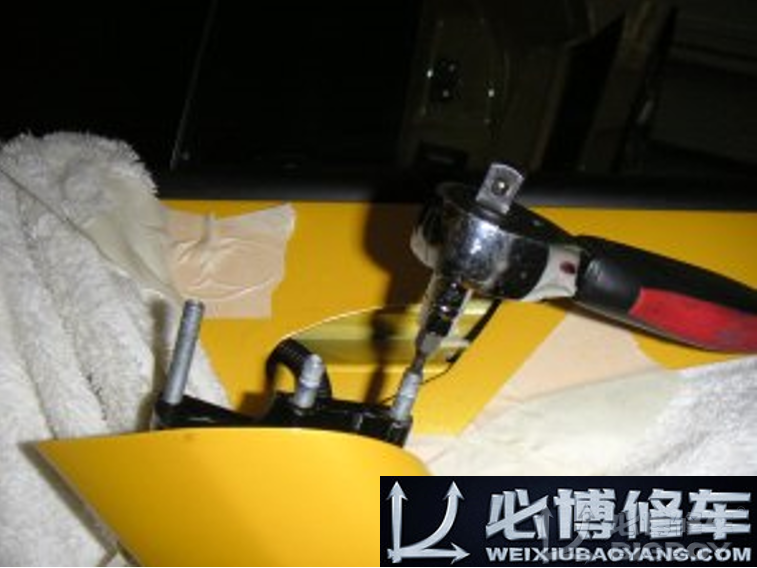

图13.拆下来倒车镜连接的螺栓

图14.拆下附件螺栓

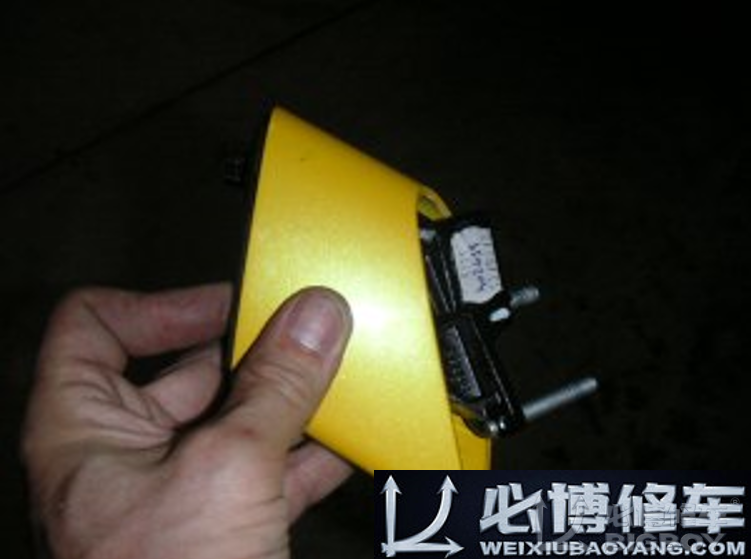

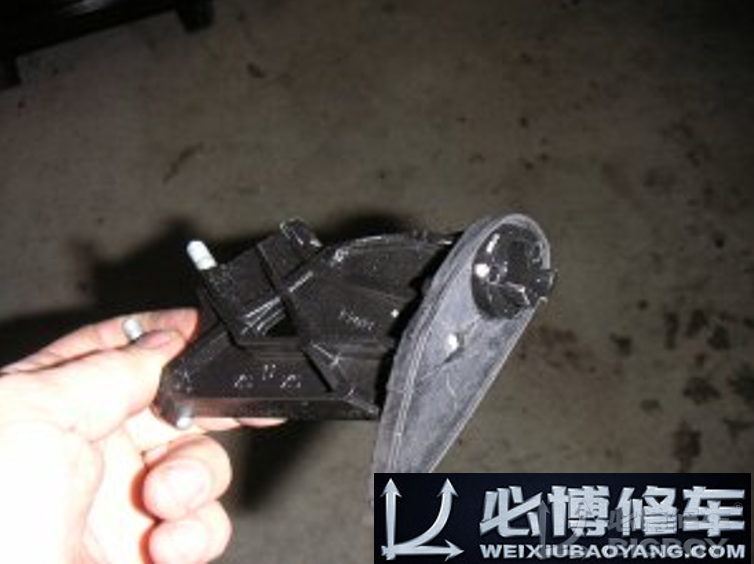

图15.倒车镜连接底座

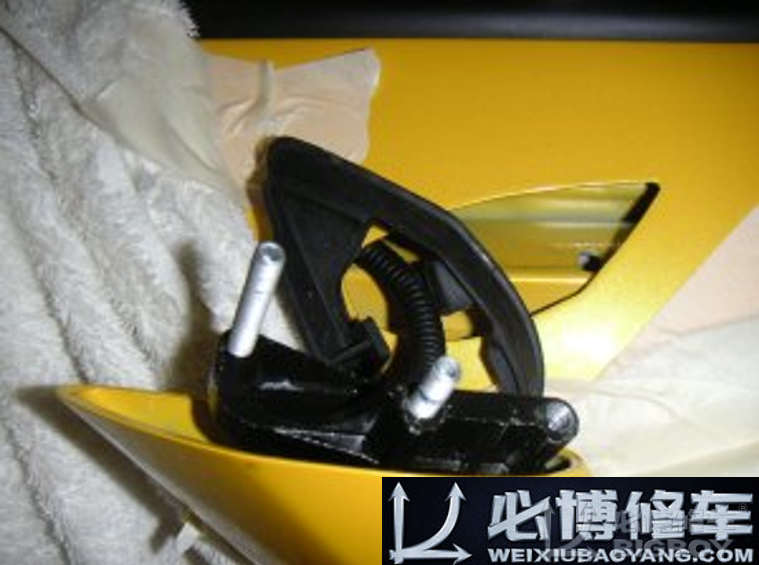

图16.倒车镜内部支架

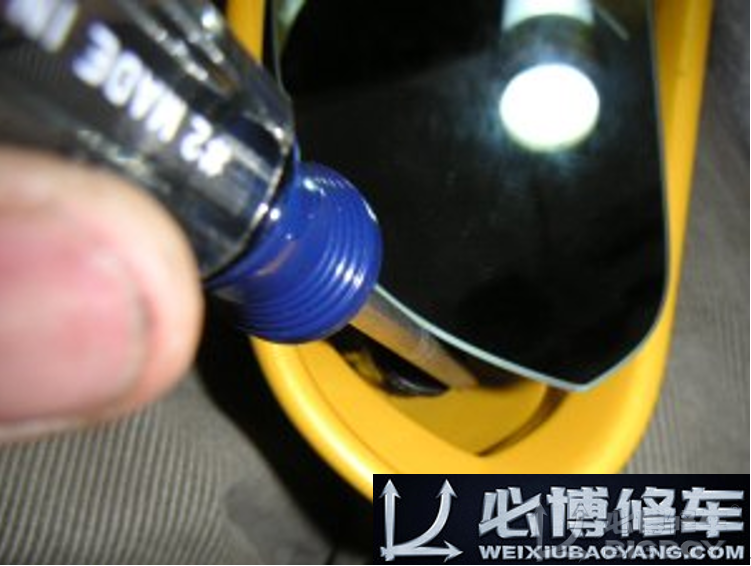

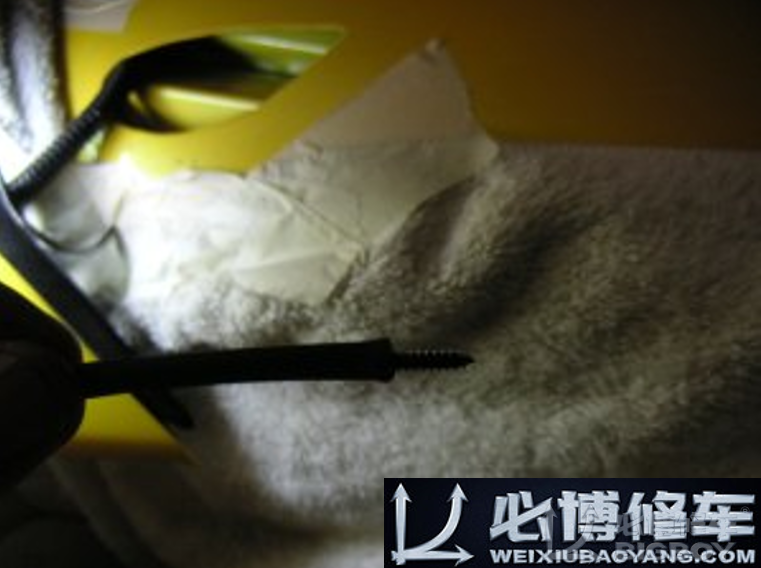

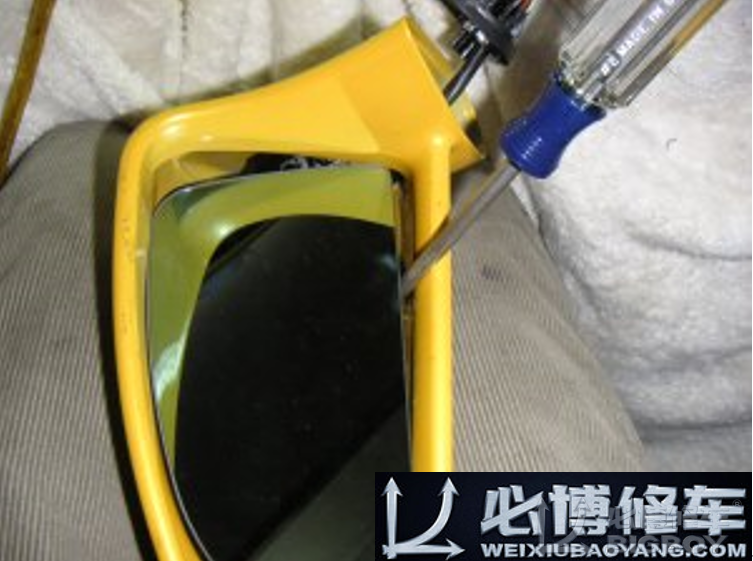

图17.拆下内部螺钉

图18.拆下倒车后视镜内部的螺钉

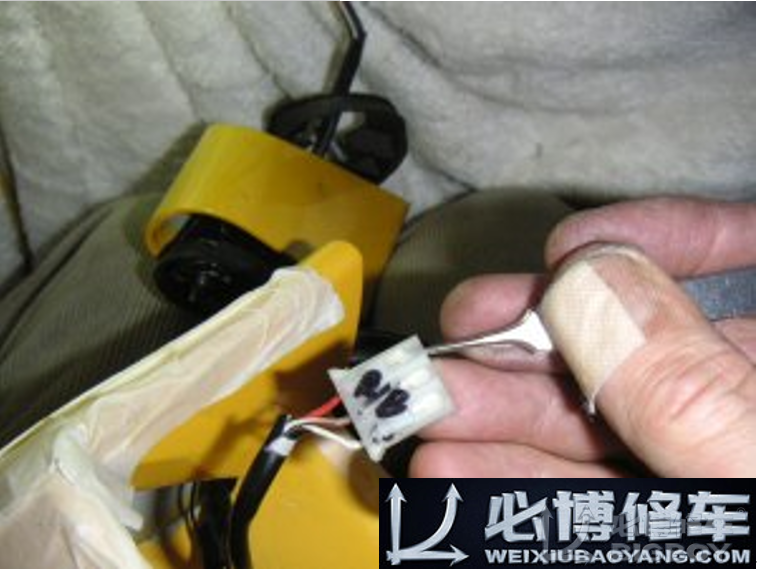

图19.断开插座的电线

图20.卸下固定支架

图24.倒车镜顶部结构

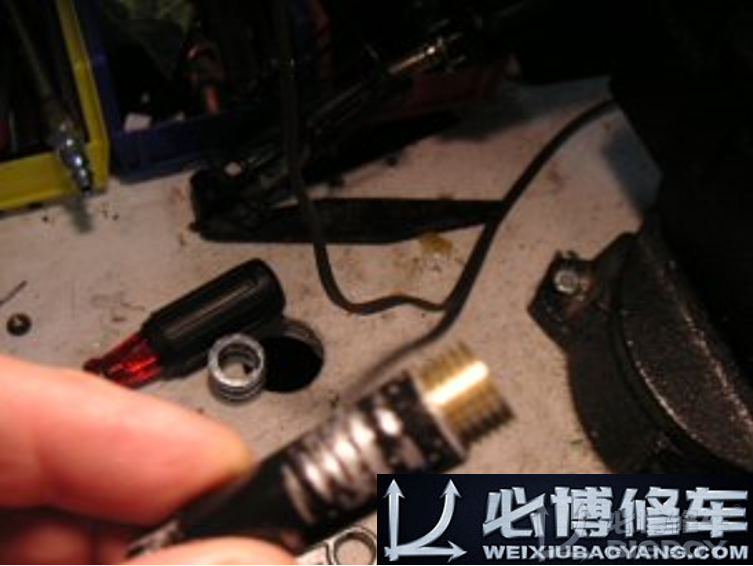

图25.插入黄铜连接件和装饰件

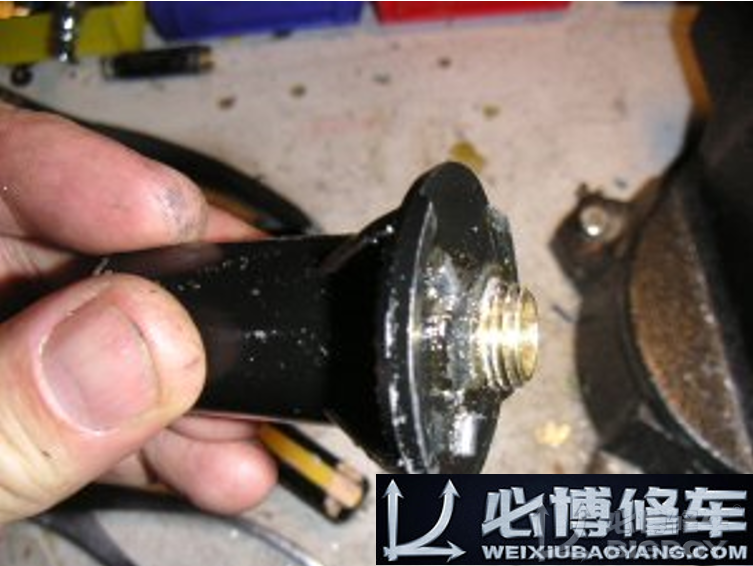

图26.带黄铜连接的底座

图28.修复后的照片

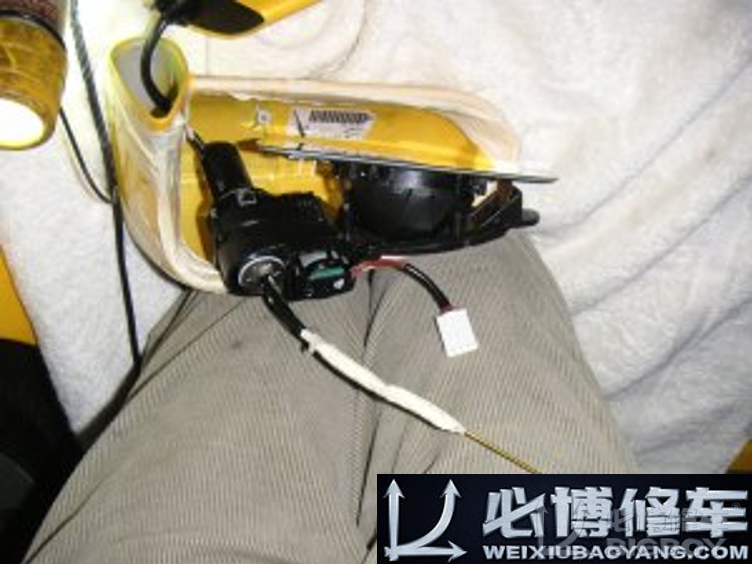

图29.通关支柱翻新电线

图30.重新组装倒车镜

图31.安装倒车镜螺钉

解决方案2更换破损的倒车镜支柱。

第二种方法是完全取代倒车镜支柱。这种方法是放弃倒车镜远程折叠的功能。。解决方案是用实心铝螺栓替换上述倒车镜支柱！

我们以与上述相同的方式进行此操作，直到我们将倒车镜控制器从其外壳中取出。在这一点上，不是在内部用黄铜套重新连接破损的柱子; 我们将用坚固的钢螺栓完全替换它。这种维修方法可以手动调节倒车镜并且更强。

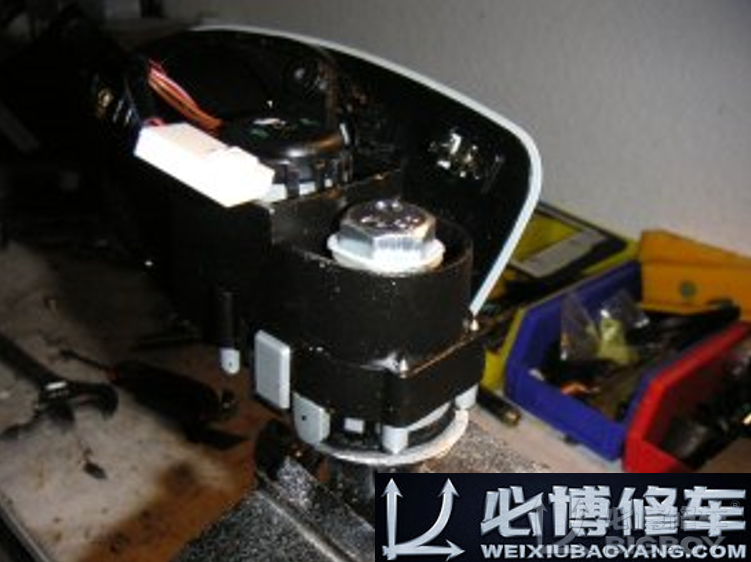

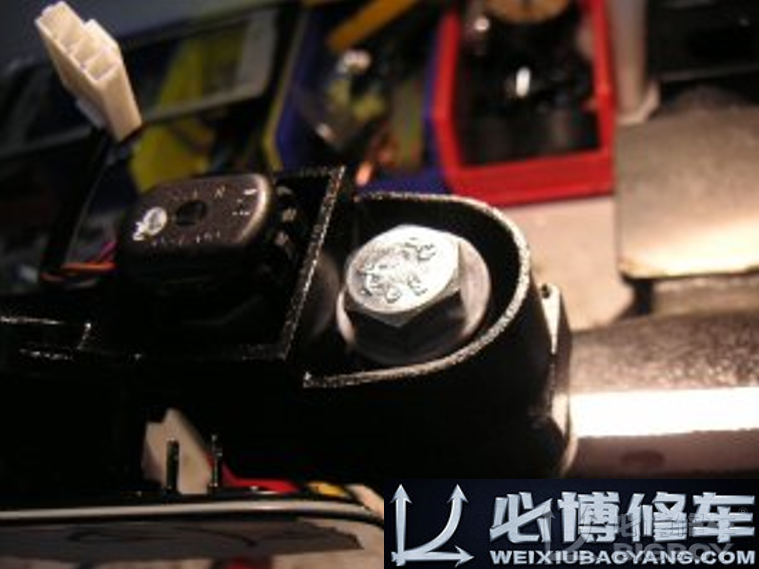

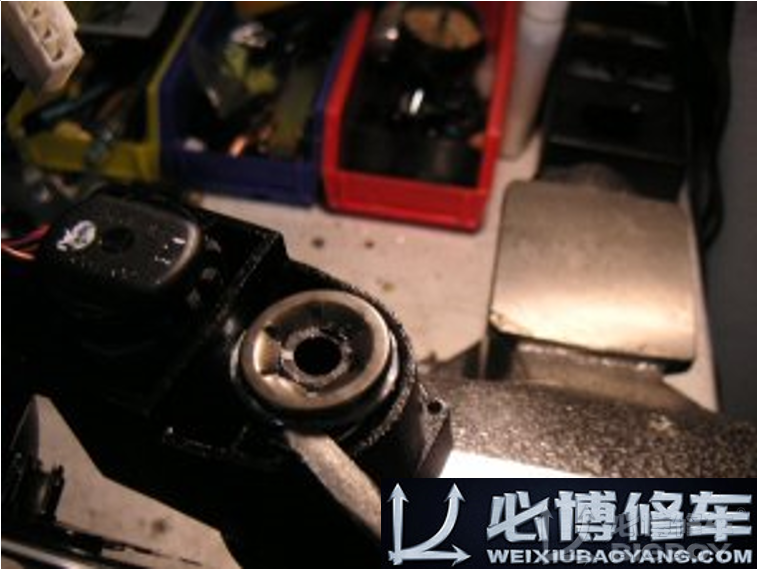

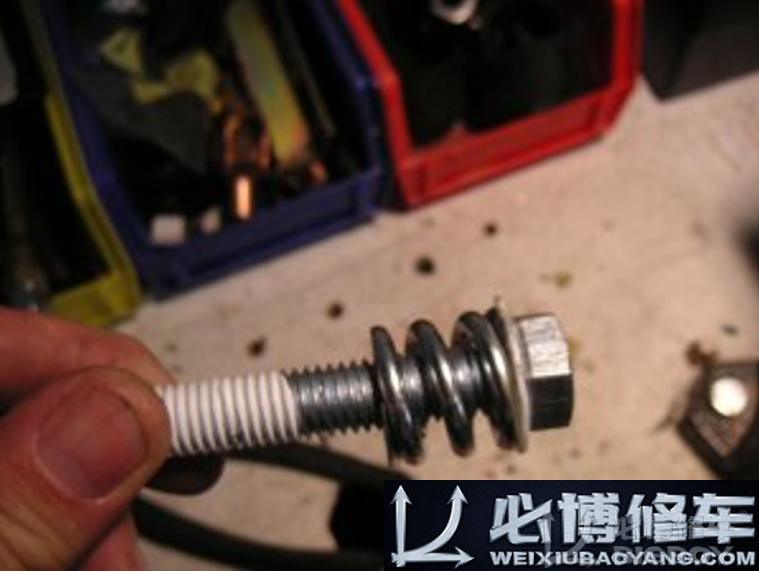

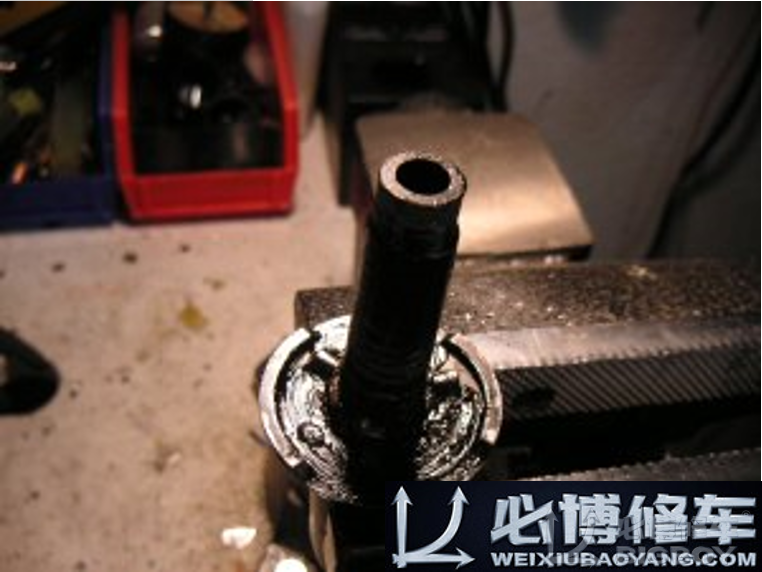

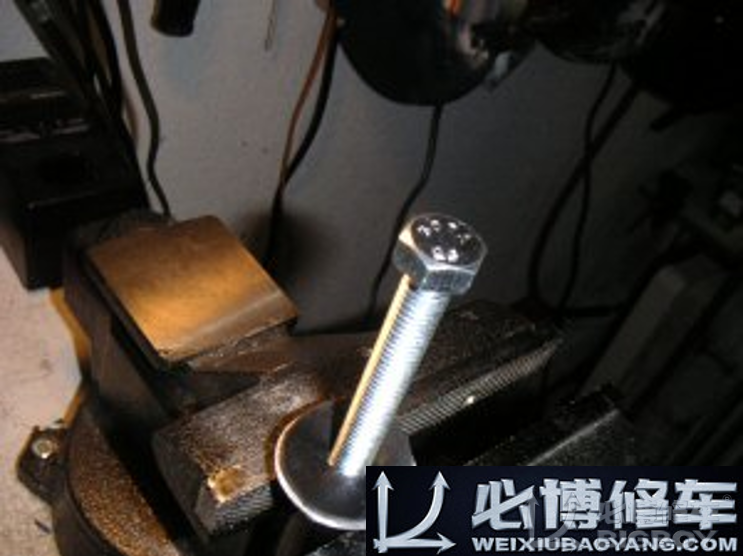

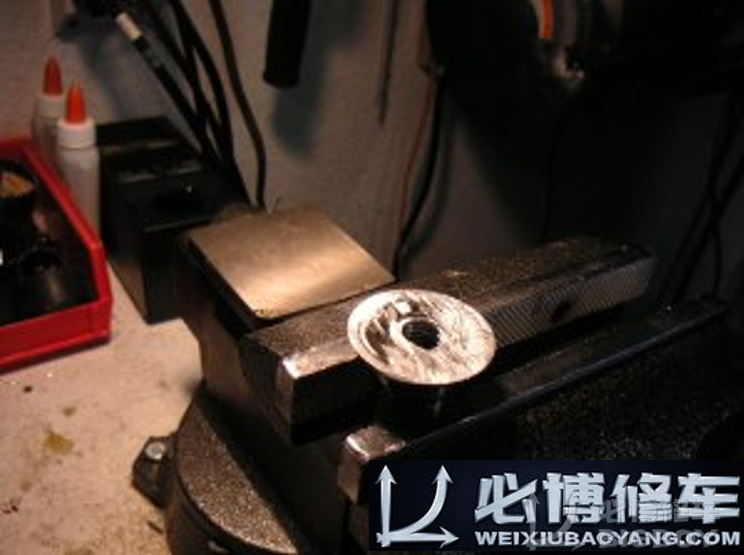

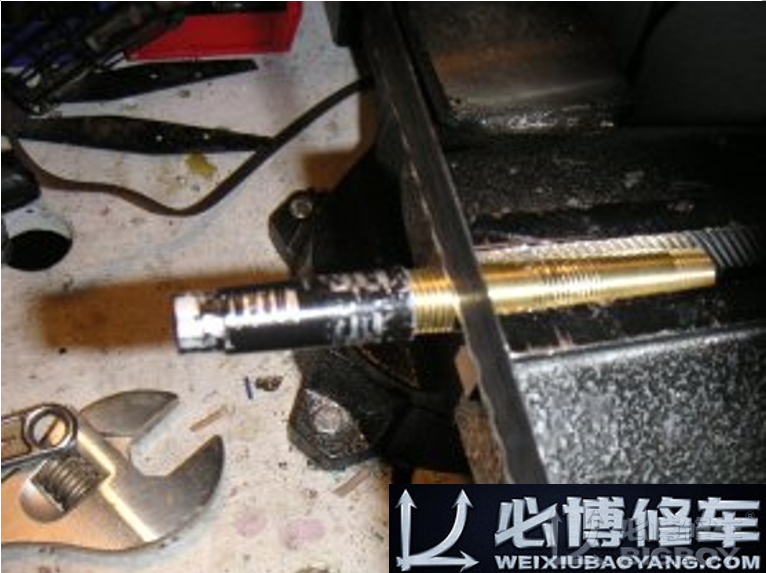

如下图32所示，我们需要记下倒车镜支柱底部的3个凹口。要用内部以适合图33中所示的螺栓。将胶带放在胎面上，从倒车镜组件插入弹簧（图34）并拧紧组件的顶部，使其可以调节力度。这个螺栓非常重要，因为你不希望你的倒车镜在完工时移动。将倒车镜组件放回倒车镜外壳后，将无法拧紧螺栓！图36和37示出了组装的倒车镜机构的另外两个视图，其中支柱和螺栓就位。

如上所述重新组装倒车镜。你现在有一个坚固的倒车镜！
